Leiterplatten-Layout Service
So geht es:
Sie kaufen unser Layout Service und schicken uns Ihren Schaltplan per Email an post@alfa-carbon.de, z.B. als JPG-Bild. Der Preis ist für 10, 20 oder 40 Pins angegeben, wenn in Ihrem Schaltplan mehr Pins sind, kaufen Sie bitte entsprechende Stückzahl, z.B. für 75 Pins im Schaltplan 4 Stück je 20 Pins oder 2 Stück je 40 Pins.
Wir brauchen auch Angaben zu Bauteilegröße und Package (SMD oder bedrahtete Bauelemente).
Am besten teilen Sie uns noch die Platinengröße und voraussichtliche Bauteile-Platzierung mit.
Nach Erhalt Ihrer Daten werden wir die Machbarkeit prüfen, falls eine Erstellung des Layouts nicht möglich ist, zahlen wir Ihnen den Kaufbetrag zurück.

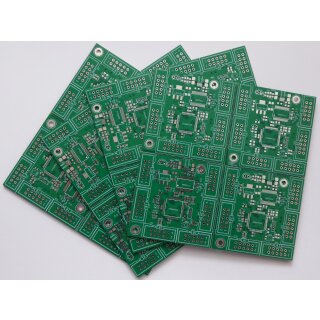

Auf Basis Ihrer Angaben zeichnen wir ein PCB Layout und fertigen Leiterplatten. Es wird insgesamt 5 Leiterplatten hergestellt.
PCB Spezifikationen:
• Material FR4 1,6mm mit 35µm Kupfer, weitere Stärken nach Anfrage
• grüner Lötstopplack
• weißer Siebdruck
• bleifreies HASL
• kleinste Bohrung 0,3mm
• Bohrungen no limit
Lieferzeit:
• Standard (4,90 EUR) ca. 3 Wochen
• Express (39 EUR) 5-8 Werktage, für Expressversand bitte kontaktieren.
Lieferumfang:
• 5x Leiterplatten
• ausgedruckter Schaltplan
• ausgedruckte Bauteile-Platzierung
• Stückliste
Wichtig: die Funktionsfähigkeit Ihres Schaltplanes wird von uns nicht überprüft, d. h. wir garantieren, dass das von uns entwickelte Layout genau Ihren Angaben entspricht und wir übernehmen keine Verantwortung für eventuelle Fehler im Schaltplan.
